Dichtsatz Pumpenkopf Mppw-01
|

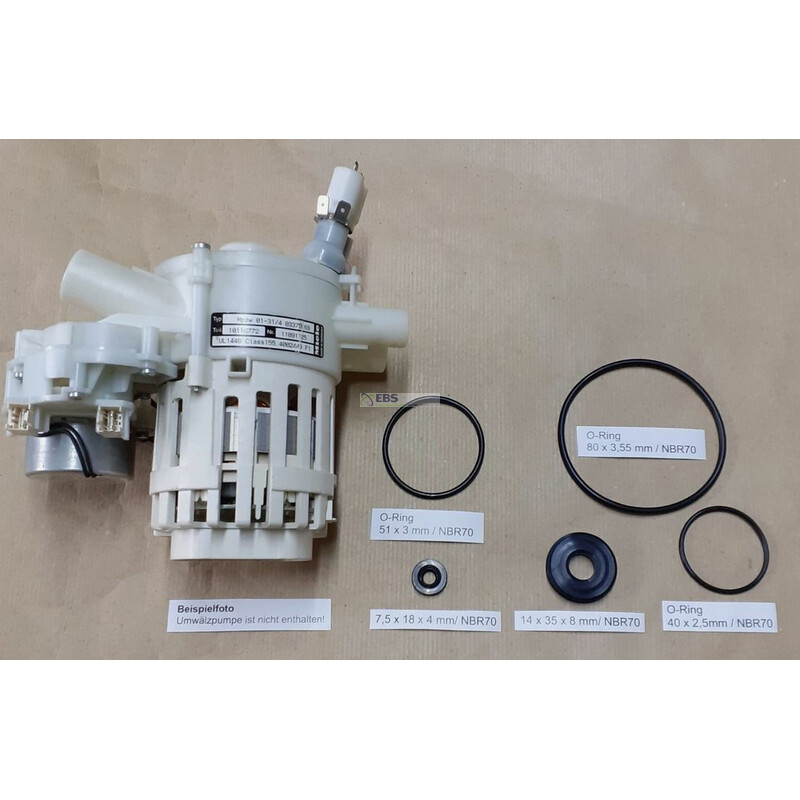

5 - teiliger Dichtsatz bestehend aus: 1 Gleitringdichtung ( nur Gummi ohne Graphitgleitring / Federring !) 1 Wellendichtring 7,5 x 18 x 4 mm 1 O-Ring 51x 3 mm NBR 70 1 O-Ring 80 x 3,55 mm NBR 70 1 O-Ring 40 x 2,5 mm NBR 70 NBR `= Acrylnitril-Butadien-Kautschuk für Miele Spülmaschinenumwälzpumpen Mppw 01-31/4 mit Wasserweiche. Die Dichtungen werden im industriellen Spritzgießverfahren unter hohen Druck gefertigt. Als Dichtmaterial ist high-grade NBR die erste Wahl, andere Gummisorten wie z.B. EPDM sind nicht geeignet, da nicht öl + fettbeständig ! 1 x Wellendichtring Wasserweiche + O-Ring Wasserweichengehäuse : Die Zahnradwelle wird mit feinem Schmirgelleinen gereinigt/geglättet (Bild 6) bis die Welle wieder glänzt (Bild 7). Auf Rost dichtet kein Wellendichtring ! Den Wellendichtring dann mit der leicht gewölbten Dichtlippe oben in das Gehäuse eindrücken. Hinweis: Da der Wellendichtring, wie auch das Originalteil, keine Stahlversteifung hat ist es sinnvoll den Wellendichtring sparsam mit Tangit einzukleben! Nun etwas Lithiumfett in die Nut verbringen und die Zahnradwelle einbauen. Der Wellendichtring ist innen minimal (zehntel mm) enger, um leichten Materialabtrag an der Welle auszugleichen. Kleiner Wellendichtring: In einigen wenigen Modellen der ersten Serie sind kleinere Wellendichtringe verbaut! Diese haben die Maße 7,5 mm x 13,6 mm x 4 mm. Wenn Sie uns dies beim Kauf mitteilen, können Sie auch eine auf dieses Maß aufgearbeitete Version bekommen. O-Ring Wasserweichengehäuse: O-Ring sitzt bei Neueinbau recht stramm, daher mit geeigneten Gleitmittel (z.B. für KG-Rohre) einbauen, es geht auch etwas Spüli. Wasserweiche ausrichten, vor die Aufnahme drücken und die Schrauben einsetzen. Jede Schraube jeweils nur 1- 1,5 Umdrehungen einschrauben und erst dann nach und nach alle Schrauben festziehen. 1x O-Ring Pumpeneinsatz 40 x 2,5 mm Ersatz falls die originale Profildichtung doch einmal verschlissen sein sollte. (Bild 11) |
1 x Gleitringdichtung Mppw- Umwälzpumpe + O-Ring Heizungsdeckel 80 x 3,55 mm:
Hier wird nur die Gummidichtung erneuert, der Keramiklaufring / Federring ist meist unbeschädigt und wird nach Reinigung wiederverwendet.
Der Keramiklaufring / Federring ist nicht im Set enthalten!
Demontage Mppw-Pumpe:
Eine Demontage ist hier eigentlich nicht vorgesehen. Der Pumpenflügel ist nicht geschraubt, sondern nur aufgesteckt. Die Welle hat eine Längsverzahnung und eine kegelige Doppelrastung. Ich empfehle hier folgende Vorgehensweise :
DN 50 Abwasserrohr (30 -50 cm Länge) besorgen. Den ausgebauten Läufer an der Kupplungsseite in das Rohr stecken, andrücken und mit Klebeband fixieren.(Bild 9) Eine Lappen von der Gegenseite als Aufprallschutz in das Rohr schieben. Nun beherzt senkrecht das Rohr auf den Boden schlagen. Läufer , Dichtungsträger und Flügel sind nun voneinander getrennt.(Bild 10)
Nun kann der Gleitdichtring aus dem Träger gedrückt werden.
Dann ist die alte, defekte Gleitringdichtung zu demontieren. Den Graphitlaufring von unten mit den Fingern herausdrücken. Nun kann der Federring abgenommen werden, Einbaurichtung merken! Danach wird der Federring von der Unterseite in den neuen Dichtring geschoben. Jetzt wird der Federring von unten gegengehalten und von oben der Graphitlaufring mit etwas Gleitmittel (z.B. verdünntes Spülmittel) eingeschoben. Das geht etwas schwer, ist aber richtig so; der Keramikring darf sich ja hinterher nicht mit drehen. Wenn der Graphitgleitring oben bündig sitzt, unten den evtl. zu weit überstehenden Gummirand abschneiden.(siehe Bild 8)
Montage Läufer/ Flügelrad
In der Regel bleibt die Rastung noch nahezu intakt , ich empfehle aber bei Montage noch etwas 2-k Kleber mit auf die Welle zu geben.
Darauf achten, das es beim zusammendrücken zweimal klackt, sonst ist der Flügel nicht weit genug eingedrückt. Die Kugellager sind mit Epoxy 2 Komponenten-Kleber neu zu fixieren. Nach Einsatz in das Pumpengehäuse sollte der Läufer mit etwas Widerstand leicht zu drehen sein- klappt das nicht, besser nochmal aufschrauben.
